Strato. Le plafond Strato est une composition libre réalisée à partir de plusieurs panneaux. Il permet une approche réellement architecturale de la conception du plafond.

Opaques ou ajourés, acoustiques ou techniques, de tailles et de fonctions différentes, les éléments sont choisis et assemblés en îlot ou en nappe, selon les performances et le rendu attendus dans le projet. Agréable à l’œil et chaleureux, le plafond Strato est à la fois léger et robuste ; il est aisé à installer puis à entretenir.

Indémaillable
Antistatique et anti-poussière
Résistant au feu
Garantie 10 ans

Pour des panneaux de 1 199 x 1 199 x 55 mm

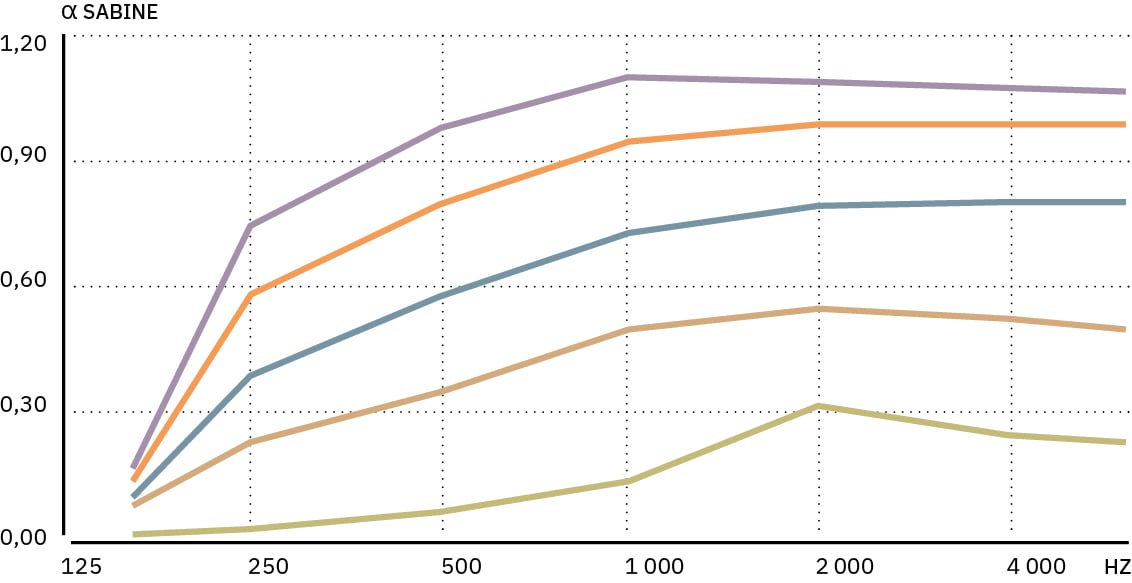

αSabine – suspendus en nappe à 300 mm du plafond

Boulogne-Billancourt, Anthos, Gécina, Naux & Poux architectes, 2021, © Hervé Abbadie

Plafond Strato composé de panneaux acoustiques Stereo et de panneaux ajourés Stereo Air.

De nombreux équipements peuvent être dissimulés derrière les panneaux ajourés Stereo Air. En fonction des besoins, chaque panneau, ajouré ou acoustique, peut devenir une trappe et permettre facilement l’accès au plénum. Parfaitement invisibles, ces panneaux trappes ne changent aucunement l’aspect du plafond.
Bordeaux, Bordeaux Sciences Agro, Jean-Philippe Gras, architecte, 2019, © Ivan Mathie

Les panneaux ajourés tamisent une source lumineuse positionnée à l’arrière, laissent circuler l’air d’un climatiseur et n’entravent pas le rayonnement thermique du bâtiment.

Strato est aussi un plafond technique, car il offre une grande liberté pour intégrer – et rendre visibles ou invisibles – les fonctions techniques du bâtiment : lumière, circulation d’air mais aussi son, vidéo, détecteurs de fumée…
Paris, Accueil du bâtiment Mère et enfants du Centre hospitalier de Troyes, Hérard & Da Costa Architectes, 2018 © Clément Guillaume

Totalement indépendant des parois, Strato ne présente aucune des contraintes habituelles d’un plafond tendu ou de dalles modulaires posées sur ossature puisqu’il n’est pas nécessaire de l’installer de mur à mur.
Bordeaux, Salle de réunion Moon Safari, Moon Safari architectes, 2019, © Ivan Mathie

Leur transparence s’atténue à mesure que l’on s’éloigne.
Paris, Bureaux de Technicolor Animation Productions, Studios Architecture, 2019, Hervé Abbadie

Suspendu au plafond en nappes avec option réservation pour insertion de spots lumineux.
Manchester, Angleterre, siège social de l’entreprise Hilti. Architectes TP Bennett, Peter Pringle, 2021.

Pose d’un plafond Strato avec des néons intercalés entre les nappes.
Montélimar, The Black Tower Company à Montélimar, 2019, © Studio Érick Saillet

Plafond Strato composé de panneaux ajourés Stereo Air au même nu que le plafond en plaques de plâtre. Ici, le plafond joue un rôle de respiration au milieu du plateau de bureau.

Composition et installation

Le plafond Strato permet de combiner deux composants complémentaires, associés dans des proportions variables en réponse aux besoins et aux souhaits des concepteurs.

Les panneaux acoustiques sont destinés à corriger les réverbérations sonores.

Les panneaux ajourés permettent de masquer le plénum sans l’occulter complètement.

Chaque panneau est supporté par un cadre métallique en acier protégé contre la corrosion et suspendu à la dalle supérieure au moyen de simples câbles verticaux.

Selon les besoins, chaque panneau du plafond Strato, acoustique ou ajouré, peut devenir une trappe invisible qui ne change pas l’aspect du plafond et permet facilement l’accès au plénum.

La trappe peut être ouverte grâce à un loquet très discret.

Couleurs disponibles

Recevoir un échantillon

Panneaux acoustiques Stereo

Au choix parmi les 30 teintes du nuancier Maille Ronde (MR). Coloris spéciaux sur demande.

Bleu Royal
MR015
Bleu Torrent
MR009
Bleu Arctique
MR021
Bleu Pétrole
MR018
Bleu Opale
MR007
Sauge
MR025
Vert Kaki
MR011
Vert Mousse
MR028
Pistache
MR008
Châtaigne
MR005
Cannelle
MR022
Amande
MR017
Noisette
MR026
Ambre
MR010
Rubis
MR013
Rouge Piment
MR030
Vermillon
MR020
Terracotta
MR024
Ocre
MR004
Jaune Impérial
MR016
Crème
MR012
Beige Pralin
MR002
Beige Kaolin
MR029
Chiné Taupe
MR023
Chiné Écorce
MR019
Noir Carbone
MR001
Gris Anthracite
MR006
Gris Cendré
MR014
Gris Nuage
MR027
Gris Nacré
MR003
Recevoir un échantillon
/30

Panneaux ajourés Stereo Air

Au choix parmi les 2 teintes du nuancier Grande Maille Ronde (GMR). Coloris spéciaux sur demande.

Gris Nacré
GMR003
Gris Anthracite
GMR006
Recevoir un échantillon
/2

Formats disponibles

Panneaux acoustiques Stereo

Dimensions paramétrables (largeur de 300 à 1 200 mm et longueur de 600 à 2 400 mm, au-delà nous consulter)

1 199 x 2 399 x 55 mm

1 199 x 1 799 x 55 mm

1199 x 1199 x 55 mm

599 x 2 399 x 55 mm

599 x 1 799 x 55 mm

599 x 1 199 x 55 mm

599 x 599 x 55 mm

299 x 2 399 x 55 mm

299 x 1 799 x 55 mm

299 x 1 199 x 55 mm

Panneaux ajourés Stereo Air

En option, dimensions paramétrables : largeur de 400 à 1200 mm et longueur de 600 à 2400 mm, au-delà nous consulter.



1 199 x 2 399 x 55 mm

1199 x 1199 x 55 mm

599 x 2 399 x 55 mm

599 x 1 199 x 55 mm

Accessoires

Les jonctions Stereo permettent de lier les panneaux entre eux de façon précise et invisible par un simple mouvement de chevauchement. Cette précision contribue à obtenir une planéité et une régularité parfaites pour les nappes de très grandes échelles comme pour les plus petites.

Le cadre évidé en pin des Landes sert à créer un vide au milieu d’une nappe ou entre deux panneaux en îlots. Les dimensions du cadre permettent de laisser passer un certain nombre d’équipements (éclairage, vidéo-projecteur…).

Le bac technique en pin des Landes permet d’intégrer une variété d’équipements entre deux panneaux ou au milieu d’une nappe. Sur site ou dans nos ateliers, le bac peut être facilement percé suivant les dimensions ci-dessous pour accueillir les équipements (formes rondes ou rectangulaires).

L’entretoise permet d’écarter deux panneaux Stereo de façon simple et précise. Elle est percée au centre pour y accueillir un rail lumineux (reprise charge à prévoir). La fixation de l’entretoise entre les deux panneaux ne nécessite pas d’outils.

Au-dessus d’une table de réunion ou d’un poste de travail, la plateforme acoustique de Texaa est composée de deux panneaux acoustiques Stereo de 1 200 x 1 200 mm fixés sur une ossature en pin des Landes permettant d’accueillir plusieurs typologies de lumière : une dalle lumineuse au même nu que les panneaux ou une lumière suspendue à travers l’ossature.

Selon les besoins, les panneaux acoustiques Stereo ou ajourés Stereo Air peuvent devenir des trappes invisibles qui ne changent pas l’aspect du plafond et offrent un accès facile au plénum. Un loquet très discret permet d’ouvrir la trappe. 

Prescrire et installer

Plafond Strato

Fiche technique
Installation
PV acoustique
Descriptif type
Copier le texte

Le plafond sera du type plafond Strato de chez Texaa® comprenant des panneaux acoustiques Stereo composés :

  • d’une armature en acier traité contre la corrosion
  • d’une ouate AF1 de couleur blanche en matière 80 % recyclée
  • d’un voile microporeux gris ou noir
  • d’une housse amovible, en textile transonore Aeria Maille Ronde (330 g/m²)
    indémaillable, antistatique et habillant cinq faces

et des panneaux ajourés Stereo Air composés :

  • d’une armature en acier traité contre la corrosion
  • d’une housse textile transonore en Aeria Grande Maille Ronde (190 g/m²)
    indémaillable, antistatique et habillant cinq faces



Robustesse de l’enveloppe textile
Performances de l’Aeria :

  • 330 g/m² indémaillable (panneau acoustique Stereo)
  • 190 g/m² indémaillable (panneau ajouré Stereo Air)



Protection contre la salissure

  • Caractère antistatique Stereo 3.107 Ω/m² (ASTM D257)
  • Caractère antistatique Stereo Air 1.1012 Ω/m² (ASTM D257)



Acoustique

  • panneau acoustique Stereo αw = 1, NRC = 1, classe A
  • panneau ajouré Stereo Air αw = 0,15, NRC = 0,15, classe E



Classement européen de réaction au feu

  • panneau acoustique Stereo produit complet B-s1,d0
  • panneau ajouré Stereo Air produit complet B-s1,d0



Autres caractéristiques du panneau ajouré

  • Perméabilité à l’air (ISO 9237) : 6596 l/m²/s
  • Porosité : 54 %
  • Transmission de la lumière coloris Gris Anthracite GMR006 :
    • 52 % dans le cas d’un spot placé entre 50 et 1 600 mm du panneau
    • 55 % dans le cas d’une dalle lumineuse placée entre 50 et 1 600 mm du panneau
  • Transmission de la lumière coloris Gris Nacré GMR003 :
    • 54 % dans le cas d’un spot placé entre 50 et 1 600 mm du panneau
    • 91 % dans les cas d’une dalle lumineuse placée à 50 mm et 67 % dans le cas d’une dalle lumineuse placée à 1 600 mm du panneau



Environnement

  • Qualité de l’air intérieur (ISO 16000) : A+, conforme AgBB, Indoor Air Comfort
  • Contribution aux labels environnementaux :
    LEED : 9 à 16 points
    BREEAM : 10,5 à 12,5 crédits
    DGNB : 28,2 à 36,4%
    HQE : 7 cibles
    WELL : 14 crédits
  • Impact sur le changement climatique (FDES disponible sur notre site internet) :
    • 14,2 kg CO2 eq /m² (panneau ajouré Stereo Air) / Part de composants recyclés ≥ 43 %
    • 22,7 kg CO2 eq /m² (panneau acoustique Stereo) / Part de composants recyclés ≥ 57 %



Entretien
Aspiration, possibilité de démontage-remontage, housse déhoussable lavable en machine
(panneaux acoustiques Stereo uniquement).



Garantie 10 ans



Couleurs

  • panneau acoustique Stereo : au choix parmi 30 coloris (MR), coloris spéciaux sur demande
  • panneau ajouré Stereo Air : au choix parmi 2 coloris (GMR)
suspendus par câbles verticaux, liés
